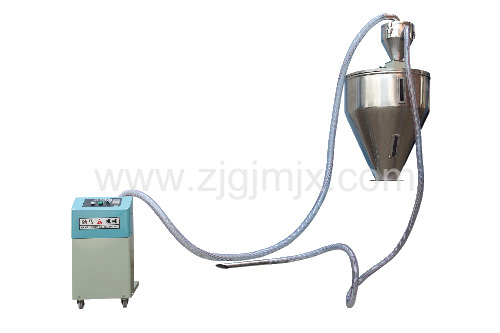

塑料自動加料機的操作及維護

一.操作
將送料開關開至開位置，在開始加料時，按設定的加料循環進行不斷加料，即由風機吸風使吸氣料中產生低真空，原料隨吸料管中的氣流吸入料斗，等吸滿時，由加料定時器控制風機停止工作，吸氣料斗中低真空漸漸消失，吸氣料斗中原料由于自重放入成形機料桶、由放料定時器控制，待放料后又重新啟動進行又一次循環，如此反復直至成形機料桶加滿后，由于原料壓迫放料閥門不能關上，以至料位控制開關發出料滿信號，因此加料機暫時停止加料，待料桶內料位下降后，閥門恢復開關，然后，重復循環加料。
二.開機
將送料開關開至“開”位置，即停止工作，如暫時不工作，可不必關掉電源自動開關。
三.維修與保養
按照如下次序清洗濾清箱內的濾器。表1

編號	項          目	間   隔	目  的
1	清理吸氣料斗濾網	每天	防堵塞；防由此造成的送料能力下降
2	清理濾清箱內過濾芯
3	檢查吸氣管和送料管，看其接頭處是否破裂、漏氣	一有機會

四.注意事項
1.吸氣料斗閥門，料位開關等在出廠時已調正過，不要使其碰撞硬物。
2.吸氣料斗和金屬濾網件使用要小心，如果變形會引起漏氣，使操作失效或不能工作。
3.濾清箱清理時，要先取下箱體后再打開箱蓋，以免取出濾芯進灰塵落入風機，安裝濾芯時要放正，如果偏離原位，工作時細粉就會進入風機，使用時風機發生故障。

4.定期檢查吸氣料斗內及放料閥門上緊固件是否緊固，以防緊固件脫落混入成形機料斗。
5.故障檢查表
機器運轉不正常時參見時表2.同時檢查一下，使所有接頭都不松動。

現   象			原因	解決辦法
電源指示燈不亮			工作電路短路	開電源自動開關
			指示燈燒壞	調換
			無電	排出短路后通電源
風機不轉	查看熱繼電器	轉	電源連接松，引起缺相運轉	排除故障后，按下熱繼電器
			管堵塞引起過載
		不轉	料位開關工作位置不正或接觸不良	調正
			風機接觸器損壞	調換
鼓風機出風口無風吹出			風機倒轉	改變電器線連接位置
風機不停止轉動			接頭松脫	重新接好
			定時器壞	調換
風機工作正常不吸料			管接頭漏氣	重新裝好
			電磁損壞，放料閥門未關閉	調正閥門，調動微動開關

真空上料機電器原理圖

序號	代號	名稱	型號	規格	數量	備注
1	HL1	電源指示燈	AD16黃色	220V	1
2	HL2	上料指示燈	AD16綠色	220V	1
3	QF	空氣開關	DZ108	2.5~4A	1	200系列
		空氣開關	DZ108	4~6.3A	1	600系列
		空氣開關	DZ108	5~8A	1	800系列
4	SB	旋轉開關	Y090-11X2	5A	1
5	CJ	交流接觸器	CJX20910	220V	1
6	SQ	微動開關	JWL2-11	220V	1
7	SJ	雙延時繼電器	DH-48	220V	1
